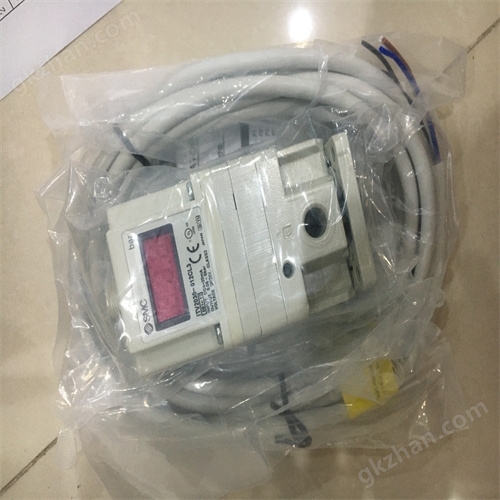

SMC減壓閥

減壓閥SMC尺寸和外形

帶逆流功能-無逆流功能

螺紋種類-Rc

先導式減壓閥調壓用的壓縮空氣，一般是由小型直動式減壓閥供給的。若將這個小型直動式減壓閥與主閥合成一體，則稱為內部先導式減壓閥。若將它與主閥分離，則稱為外部先導式減壓閥，它可實現遠距離控制。

順時針旋轉手輪，調壓彈簧9被壓縮，上膜片組件7推動先導閥芯5開啟，輸入氣體通過恒節流孔4流入上膜片下腔，此氣壓力與調壓彈簧力相平衡。上膜片下腔與下膜片上腔相通，氣壓推下膜片組件，通過閥桿將主閥芯打開，則有出口壓力。同時，此出口壓力通過反饋孔進入下膜片下腔，與上腔壓力相平衡，以維持出口壓力不變。

接管口徑033/8

壓力表安裝角度壓力表安裝角度 0°

使用流體空氣

使用流體溫度-5～60 ℃

耐壓試驗壓力1.5 MPa

托架B帶托架

數字式壓力開關-無數字壓力開關

壓力表·安裝可選項E方形埋入式壓力表(帶限位指示器),無安裝可選項

設定壓力-0.05～0.85MPa設定;X406:0.05～0.4MPa設定

排氣機構-溢流式

流動方向-流動方向:左→右

用壓縮空氣的作用力代替調壓彈簧力以改變出口壓力的閥，稱為先導式減壓閥。它調壓時操作輕便，流量特性好，穩壓精度高，壓力特性也好，適用于通徑較大的減壓閥。

如進口壓力不變，輸出流量變化，使出口壓力發生波動（增高或降低）時，依靠溢流孔的溢流作用和膜片上力的平衡作用推動閥桿，仍能起穩壓作用。

調壓完成后，將手輪壓回，手輪被鎖住，以保持設定壓力一定。故稱為鎖定型手輪。

   此時，A口壓力為設定壓力。
   當Ａ通口壓力上升，高于P1通口的壓力，
   則F2>F1，調壓活塞上移，
   上截止閥芯開啟，A口與R口接通并排氣。當
   A口壓力下降F2=F1時，又恢復原狀態。
   大流量精密減壓閥有氣控型和手動操作型以及外部導電磁型。
   ，其工作壽命比膜片式減壓閥長。
   故閥的開口量小，輸出流量受限制。
   VEX1系列減壓閥的受壓部分是用平衡座閥式閥芯，
   可以得到很大的輸出流量和溢流流量，故稱為大流量精密減壓閥。
   導壓力P1作用在調壓活塞上的力為F1，
   A通口氣壓力經反饋通道作用在調壓活塞下的力為F2.
   當F1=F2時，一對截止閥芯處于封閉狀態。
   因兩閥芯是對稱結構，彈簧力使閥芯復位。
   當Ａ通口壓力下降，高于P1通口的壓力，則F2
