搭載軸向節省空間型高精度導承。
通過節省空間實現了高精度?高剛性 帶高精度導承
  軸向節省空間型帶導承
在軸向長度短的MSD系列上搭載了高精度導承。 可對應狹小空間的高精度·高剛性需求。
 軸向節省空間
軸向長度緊湊化。 可削減安裝空間。
 高壽命設計（約是原來的4倍）
活塞桿軸部分采用含油銅系軸承，耐磨 性提高。

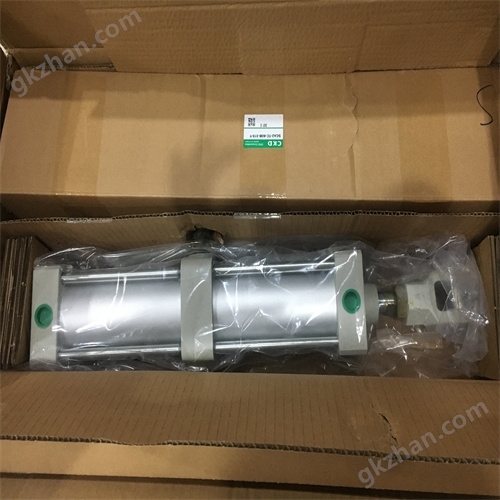

產品圖片

 配管方向可選
配管可從缸體側面或缸體地面（后方集 中氣口）
直接3面安裝
通過采用方形缸體，可從各方向進行直 接安裝。
向本體上方及底面安裝時，可 用貫穿螺栓及螺紋安裝。
此外，通過采 用后方集中氣口，也可安裝至本體側面。
  直接3面安裝
通過采用方形缸體，可從各方向進行直 接安裝。向本體上方及底面安裝時，可 用貫穿螺栓及螺紋安裝。此外，通過采 用后方集中氣口，也可安裝至本體側面。
1. 缸徑 ： Ｄ（mm） 2. 行程 ： St（mm） 3. 使用壓力 ： Ｐ（MPa） 4. 移動時間 ： t（s） 5. 氣缸移動方向 ： 垂直方向、水平方向
6. 負荷安裝方向 ：M1、M2、M3方向 7. 負荷 ：m1、m2、m3（kg） 8. 懸掛量 ：L1、L2、L3（m） 9. 導軌與工作臺末端之間的長度 ：L（m） 10. 工作末端到負荷之間的長度

CKD雙作用單活塞桿型氣缸,喜開理氣缸
使用條件的確認
STEP1 使用條件的確認
允許力矩值因負荷安裝方向（Ｍ1?Ｍ2?Ｍ3方向）而異。 請參考下圖計算作用的力矩值。 ●負荷安裝方向僅為一個方向時 確認計算值是否處在力矩允許值（表1）以下。
負荷安裝方向為兩個方向以上時（復合力矩時）
  把各個方向的計算值除以允許力矩值（表1），
求出力矩比率， 并確認總和是否處在1.0以下。
慣性負荷產生的力矩有時會因負荷安裝方向（M1?M2?M3方向）而發生作用。 請參考下圖計算慣性負荷產生的力矩。
根據慣性負荷產生的力矩（M1'?M3'）由負荷（m1、m2、m3）、懸掛量（L1、L2、L3、L1'、L3'） 、 以及慣性系數（G）求出。
根據慣性系數（G）與速度的關系（圖1）求出慣性系數。
確認計算值是否處在力矩的允許值（表2）以下。
STEP3 確認慣性負荷產生的力矩
條件變更
確認慣性負荷產生的力矩
設置外部緩沖裝置， 以降低慣性系數（G）
※M2方向上的慣性負荷不發生作用。
（注）速度Vm在STEP4中計算。
STEP4 確認允許吸收能量
條件變更
1. 增大尺寸（缸徑） 2. 降低負荷力矩 3. 降低使用速度
設置外部緩沖裝置以 抑制產生的動能。
1 2 ×m×V2E ＝ St×10-3 t ×（1＋1.5×  ） α 100 V＝ Fn F ×100α

Fn＝0.2×10×m推力 Fn＝1.2×10×m 氣缸移動方向
表3 所需推力（Fn） 水平方向 垂直方向
