便攜式高精度TVOC檢測儀-PID光離子原理

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號PGD3-C-TVOC-PID

品牌

廠商性質生產商

所在地深圳市

在線詢價收藏產品查看聯系電話

聯系方式：李梅查看聯系方式

更新時間：2025-11-28 11:22:59瀏覽次數：81次

聯系我時，請告知來自智能制造網

產品分類 品牌分類

暫無信息

深圳市鑫海瑞科技開發有限公司

經營模式：生產廠家

商鋪產品：70條

所在地區：廣東深圳市

聯系人：李梅（銷售工程師）

詢價 給他留言

產品簡介

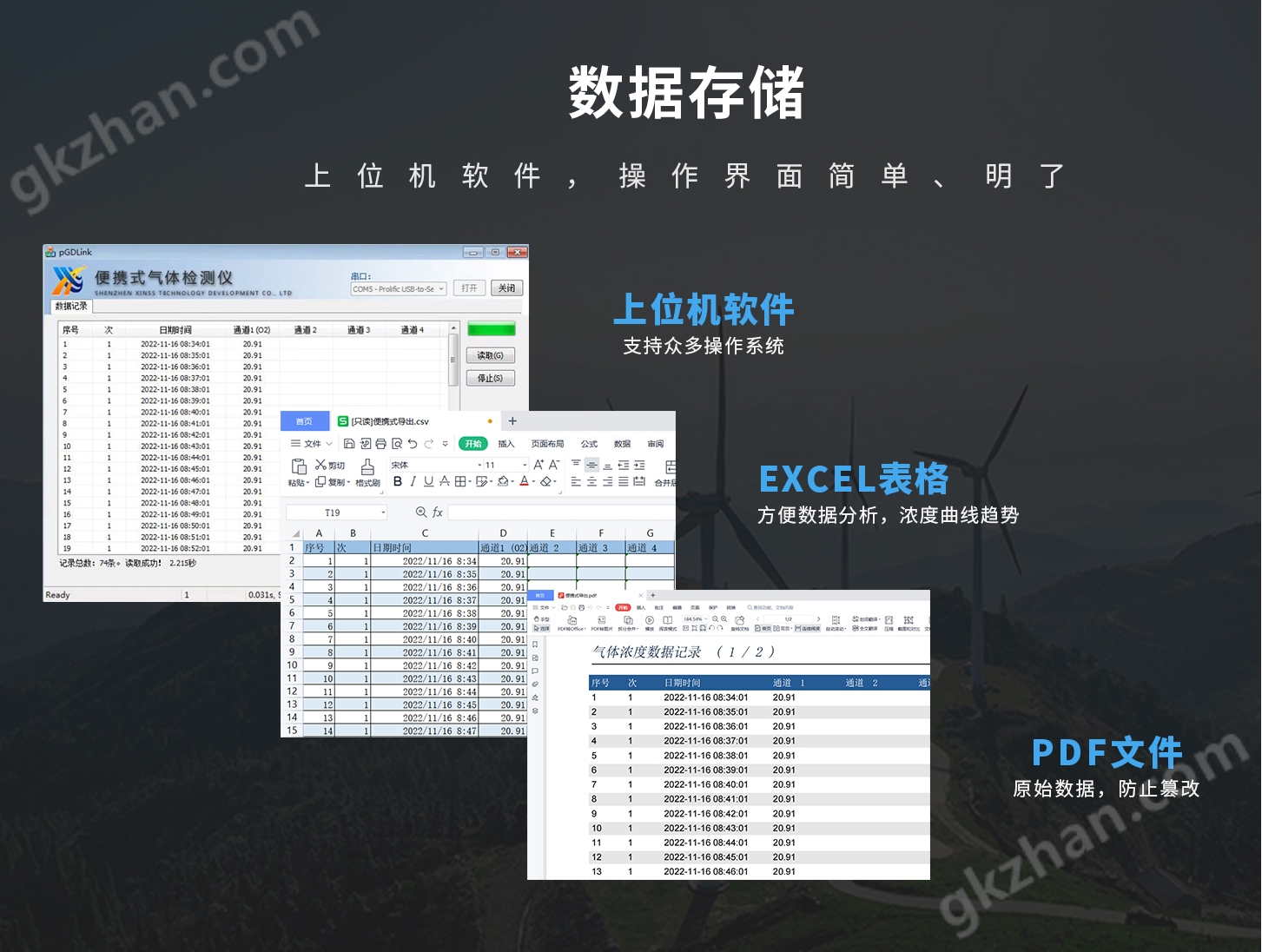

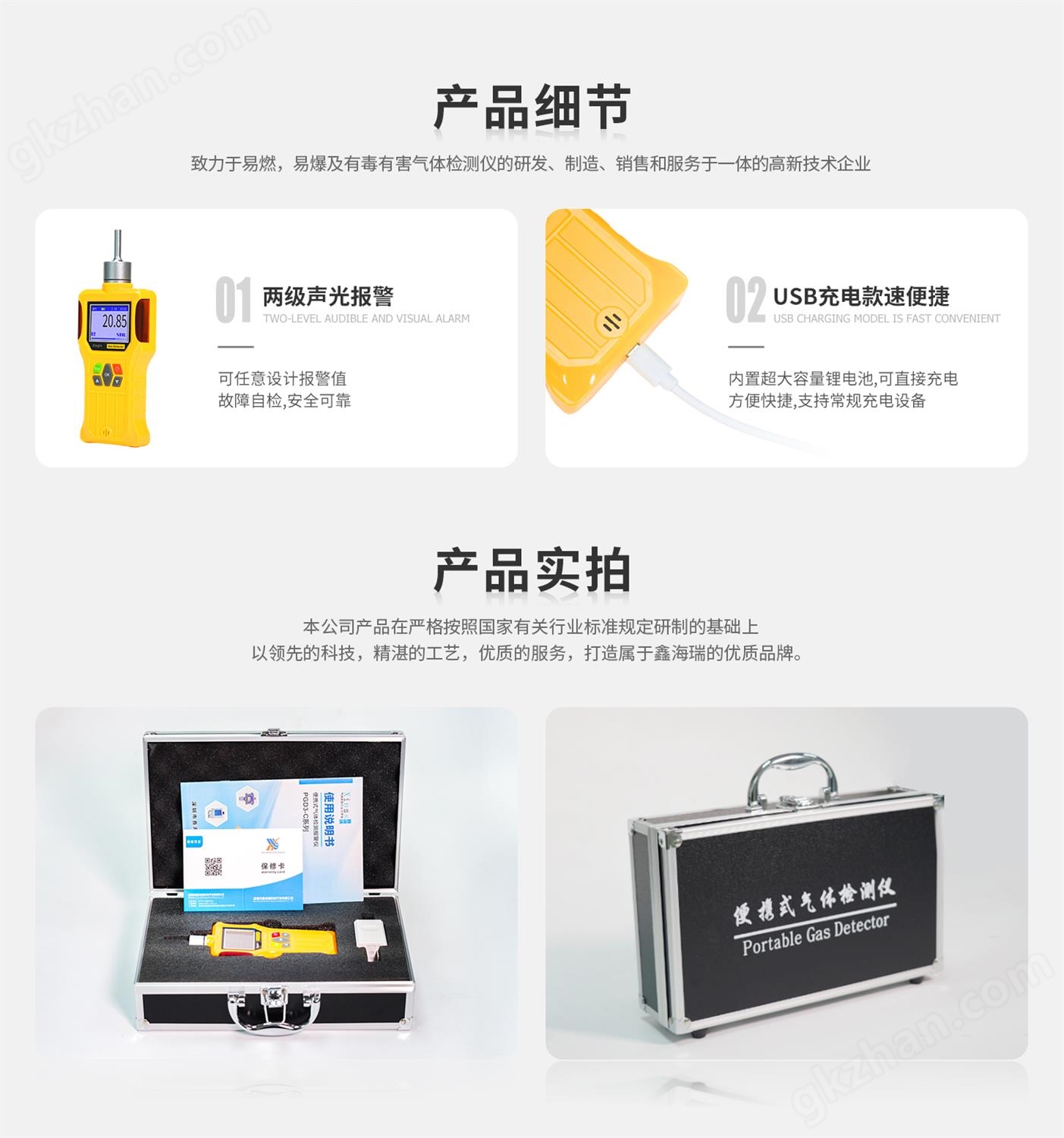

◆ PID光離子傳感器，兩級聲光報警，中英文切換。 ◆ 外形小巧，便于攜帶。針對現場抽檢使用。 ◆ 開機即可實時檢測，實現一機多點檢測。 ◆ 內置抽氣泵，適用于狹小空間及微負壓工況。 ◆ 帶數據存儲功能，可現場查看，導出EXCEL表格及PDF文檔。 ◆ 可選配藍牙打印機，可打印實時及歷史數據。

詳細介紹

檢測氣體	揮發性有機氣體（TVOC)
檢測原理	電化學檢測原理、PID光離子檢測原理
測量范圍	0-10ppm、20ppm、50ppm、100ppm、500ppm、1000ppm、5000ppm
分辨率	0.01（0-100ppm）1ppm(0-5000ppm)	氣體單位	ppm與mg/m3
檢測方式	泵吸式	報警方式	聲光報警、振動報警
精　　度	≤±3%（F.S）	重復性	≤±1%
線性誤差	≤±1%	零點漂移	≤±1%（F.S/年）
響應時間	≤20秒	恢復時間	≤30秒
防爆類型	本質安全型	防護等級	IP65
防爆標志/編號	Ex ib IIC T3 GB/ CNEx22.2680X	電池容量	3.7VDC，3000mAh
工作溫度	-20℃～+70℃	相對濕度	10%～95%RH （非凝露）
數據保存	USB導出（標配存儲10萬條）	傳感器壽命	兩年以上
壓力限制	86-106 KPa	功耗	2.5W
尺寸	20068.532(mm)	重量	200g

一、系統適用范圍：
本系統適用于廢氣排放、廠界總揮發性有機物濃度的時時在線監測，采用高精度光離子檢測原理傳感器。檢測數據時時上傳網絡平臺，以便實時在線監測企業VOCs 排放情況。
注意：本系統不適用于電離能較高的揮發性有機物排放監測。
二、PID及VOCS的定義：
2.1光離子化檢測器photo ionization detector，——PID
光離子原理（PID）是使用紫外燈作為光源，使空氣中有機物和部分無機物電離，但空氣中的基本成分N 2 、O 2 、CO 2 、H 2 O、CO、CH 4 等不被電離。電離產生的電子和帶正電的離子在電場作用下，形成微弱電流，通過檢測電流強度來反映該物質的含量。
2.2 揮發性有機物volatile organic compounds——VOCs
三、系統的組成：
系統由PID原理的VOCs測儀，氣體采樣、氣液、粉塵分離，氣體預處理系統，聯動控制、數據采集、上傳平臺。
3.1 VOCs檢測儀：PID光離子傳感器，濃度檢測主處理，數據輸出及控制
3.2 氣體采樣：氣管，油水分離器（氣液、粉塵分離器）
3.3 預處理系統：氣體干燥，水份排出
3.4 聯動控制：可實現超標報警控制風機，排氣扇啟動及關閉
3.5 數據采集：數據可上傳電腦，時時保存現場濃度數據，存儲間隔時間可調整
3.6 GPRS上傳：現場VOCs濃度通過模塊與平臺連接。四、系統機柜組成示意圖：

五、VOCs檢測儀參數：

檢測氣體	TVOC
檢測原理	PID光離子
測量范圍	0-120mg/m3
分辨率	0.01mg/m3	單位	mg/m3
信號輸出	4-20mA、RS-485、開關量	接線方式	4-20mA(三線制、二線制) RS-485（四線制）
精　　度	≤±3（F.S）	重復性	≤±1%
檢測方式	泵吸式	顯示方式	液晶彩屏顯示
安裝方式	管道流通式	零點漂移	≤±1%（F.S/年）
線性誤差	≤±1%	恢復時間	≤30秒
響應時間	≤20秒	防護等級	IP65
防爆類型	防爆型Exd ⅡCT6	相對濕度	10%～95%RH （非凝露）
防爆編號	CNEx16.2947X	供電電壓	DC 24V
工作溫度	-20℃～+70℃	傳感器壽命	≥8000小時
傳輸距離	≤2000米（有線傳輸）	線纜選用	Rvv 0.75屏蔽電纜
壓力限制	86-106 KPa	功耗	2.5W
尺寸	23018090(mm)	重量	1.2kg
標配附件	氣體檢測儀、氣體采樣、氣液、粉塵分離，氣體預處理系、機箱、安裝立柱，接入氣體 ≤ 70 ℃
選配附件	高溫降溫手柄、 GPRS 傳輸模塊、伴熱管線、無線傳輸模塊、聲光報警器等

六、設計標準：
◆ GB3836.1-2010 《爆炸性氣體環境用電氣設備第1部分：通用要求》
◆ GB3836.4-2010 《爆炸性氣體環境用電氣設備第2部分：本安型“i" 》
七、行業引用文件：
GB 16171-1996《煉焦爐大氣污染物排放標準》
GB 18483-2001 《飲食業油煙排放標準》
GB 20950-2007《儲油庫大氣污染物排放標準》
GB20951-2007《汽油運輸大氣污染物排放標準》
GB 21902-2008《合成革與人造革工業污染物排放標準》
GB 27632-2011《橡膠制品工業污染物排放標準》
GB 14554-1993《惡臭污染物排放標準》
HJ/T 212 《污染源在線自動監控（監測）系統傳輸標準》
DB 44/814 《家具制造行業揮發性有機物排放標準》
DB 44/815 《印刷行業揮發性有機物排放標準》
DB 44/816 《表面涂裝(汽車制造業)揮發性有機化合物排放標準》
DB 44/817 《制鞋行業揮發性有機化合物排放標準》
DB 44/1837 《集裝箱制造業揮發性有機物排放標準》
八、系統外觀：

檢測氣體	揮發性有機氣體（TVOC)
檢測原理	PID光離子檢測原理
測量范圍	0-10ppm、20ppm、50ppm、100ppm、500ppm、1000ppm、5000ppm
分辨率	0.01（0-100ppm）1ppm(0-5000ppm)	氣體單位	ppm與mg/m3
檢測方式	泵吸式	報警方式	聲光報警、振動報警
精　　度	≤±3%（F.S）	重復性	≤±1%
線性誤差	≤±1%	零點漂移	≤±1%（F.S/年）
響應時間	≤20秒	恢復時間	≤30秒
防爆類型	本質安全型	防護等級	IP65
防爆標志/編號	Ex ib IIC T3 GB/ CNEx22.2680X	電池容量	3.7VDC，3000mAh
工作溫度	-20℃～+70℃	相對濕度	10%～95%RH （非凝露）
數據保存	USB導出（標配存儲10萬條）	傳感器壽命	兩年以上
壓力限制	86-106 KPa	功耗	2.5W
尺寸	20068.532(mm)	重量	200g
