建筑門窗保溫性能檢測設備SD-BDW1810W產品執行標準：GB/T8484-2008《建筑外窗保溫性能分級及檢測方法》產品用途：建筑門、窗的傳熱系數(保溫性能)高精度檢測、參照ISO標準,執行新標準及檢測方法,研發*的檢測系統

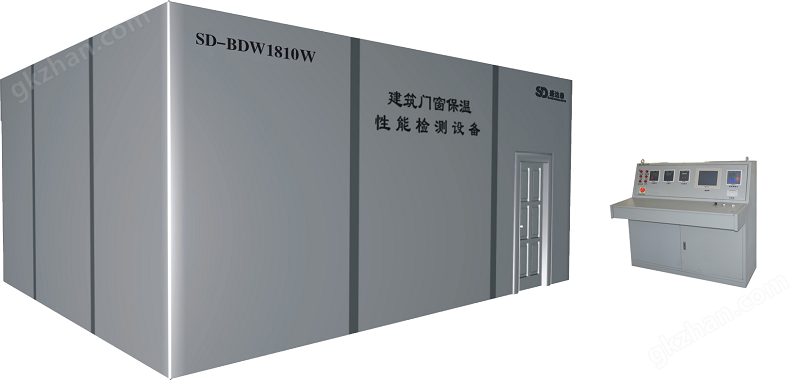

建筑門窗保溫性能檢測設備SD-BDW1810W
產品執行標準：
GB/T8484-2008《建筑外窗保溫性能分級及檢測方法》
產品用途：
建筑門、窗的傳熱系數(保溫性能)高精度檢測、參照ISO標準,執行新標準及檢測方法,
研發*的檢測系統。
產品特點：
● 采用瑞士原裝濕度傳感器
● 美國原裝高精度溫度傳感器
● 美國原裝32位嵌入式工控機
● PID自動控溫系統，精確控制箱內溫度
● 抗結露因子檢測裝備
● 自動控濕系統，保證熱箱相對濕度
● 采用日本原裝觸摸超大彩色液晶屏，直觀清晰、操作簡便，可靠性高。
● 無線數據傳送，無丟碼數據傳送，高精確精度，抗干擾性強，穩定性。
● Inter網絡遠程監控，實現遠程控制。可電腦連接、儲存、打印。
序號 | 項目 | 參數 | 備注 |
1 | 設備外形尺寸 | 4200×2700×3200 | 可定制 |
2 | 環境空間內腔尺寸 | 5500×3800×3900 | |
3 | 配帶動力 | 交流380V，功率8KW | 熱室加熱器：1.5KW，220V。 微機系統及電氣柜等：1KW，380V |
4 | 冷、熱室平均溫度 | 熱室19℃～21℃ 冷室0℃～-21℃ | 測溫精度：≤0.01℃ |
5 | 功率計量 | 精度0.5級 | |
6 | 單個試件測試時間 | 8～24H |
建筑門窗保溫性能檢測設備結構說明：
1、控制系統：采用進口專業型及位嵌入式處理器，8″TFT真彩色觸摸液屏，實現控溫采集、計算、溫度采集、顯示過程曲線等功能。人機對話窗口可逐一顯示國標中所要求的所有點溫度值，可進行統一溫度效正、功率效正、熱箱標定等功能，并可與上位機通訊，進行后期數據處理，不會受計算機病毒感染，造成測試故障。
2、穩定電源：保證供給電熱元件穩定電壓。
3、電氣柜：與控制系統一體化結構，并安裝有相應的信息指示器。
4、熱室：
1) 材料：采用“聚氨脂發泡成型結構"。
2) 內腔尺寸：2000×2400×2700
3) 外門熱室開口尺寸：寬2420×高2700，進深2000；
4) 外窗熱箱開口尺寸：寬 2420×高 2700， 進深2000，
5) 所含主要元器件：電熱器，照明燈，溫度傳感器。
5、結構特點：熱室采用封閉結構，保證計量的高精度消除因門密封問題造成的檢測誤差。采用特制電熱器，使PID能準確控溫和測溫。
6、試件框：
（1）材料：采用“聚氨脂發泡成型結構"。
（2）外形尺寸：300×2600×2900
（3）外門：洞口尺寸：2420×1800；
外窗：洞口尺寸：1800×1800；
（4）溫度傳感器布點數量：冷表面布置14點。熱表面面罩20點。
（5）結構特點：采用現場安裝方式，與冷熱室連成一體的結構，提高了設備的保溫效果。
7、冷室：
（1）材料：采用“聚氨脂發泡成型結構"。
（2）內腔尺寸：1800×2400×2700
（3）所含主要元器件：制冷機組蒸發器，空氣加熱管，軸流風機系統，保溫門，溫度傳感器。
（4）溫度傳感器布點數量：空間擋風板10點，試件面9點。
（5）結構特點：采用蒸發器，空氣加熱管，軸流風機，積水排放管路一體化的結構不僅提高了控溫精度和穩定性，而且便于設備保養和維護，節省使用空間。采用“聚氨脂發泡成型結構"，不僅使外形更加美觀，而且由于采用內層鋼板全密閉結構，解決了由于冷室結露、積水，造成長期使用降低冷室保溫效果的難題。
（6）可活動冷室擋風板，能方便的安置試件。
8、制冷機組：采用日本半封式風冷壓縮機組，可實現使冷室溫度下降至于-25℃，該制冷機組不僅具有過壓，過熱，低溫啟動等多項自診斷保護功能，無泄漏。因此可做到在任何自然環境下終身免維護，長期連續運行。
9、外環境系統：循環風通，保證溫度波動在±0.5℃范圍內。
⑥.產品性能：
1、帶一體化控制室；
2、進口高精度傳感器；
3、8寸彩色液晶觸摸屏；
4、進口制冷機組；
5、自效準功能；
6、平衡溫度場分析；
7、采用模塊化結構，數據無線傳輸；
8、PID冷、熱箱控制。
建筑門窗保溫性能檢測設備主要配置
序號 | 產品名稱 | 主要參數 | 數量 |
1 | 制冷壓縮機 | 5Ph | 1 |
2 | 數字溫度傳感器 | －55－125℃ | 156 |
3 | 嵌入式專業級工控機 | 32 位 | 1 |
4 | 彩色液晶屏觸摸屏 | 8寸 | 1 |
5 | PID控制板 | 3 | |
6 | 控制柜 | 1280×400×1680MM | 1 |
7 | 溫濕度傳感器 | 2 | |
8 | 功率計量 | 0－2000W | 1 |
9 | 熱室、冷室 | 進口聚胺脂高壓發泡結構 | 1 |
10 | 無線溫度采集模塊 | 48路 | 10 |
11 | 無線PID控制功率計量模塊 | 1＋3 | 1 |
12 | 無線接受模塊 | 1 |
