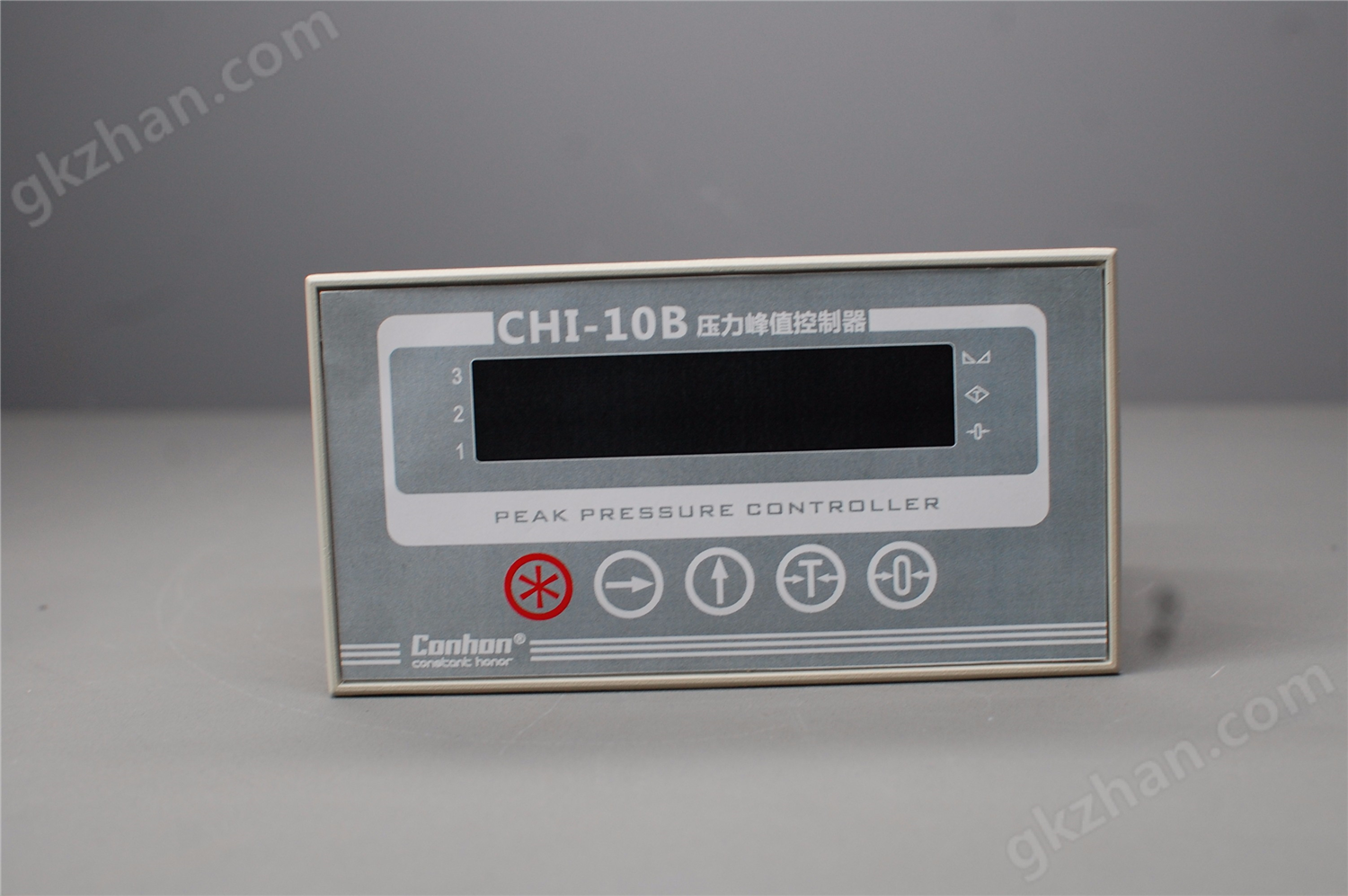

常衡電子CHI-10B稱重控制儀表帶峰值的壓力控制器稱重控制器工業稱重控制儀表

Name: 常衡電子CHI-10B稱重控制儀表 帶峰值的壓力控制器 稱重控制器 工業稱重控制儀表
Brand: 上海常衡電子科技有限公司
SKU: CHI-10B
Availability: InStock

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號CHI-10B

品牌

廠商性質其他

所在地上海市

在線詢價 收藏產品查看聯系電話

聯系方式：查看聯系方式

更新時間：2026-06-06 10:27:08瀏覽次數：20次

聯系我時，請告知來自智能制造網

產品分類 品牌分類

  稱重儀表

暫無信息

上海常衡電子科技有限公司

經營模式：其他

商鋪產品：68條

所在地區：

詢價 給他留言

產品簡介

稱重儀表類型控制儀表稱重儀表品牌常衡電子CONHON 稱重儀表型號CHI-10B 稱重儀表用途工業稱重控制儀表包裝秤配料秤

詳細介紹

常衡電子CHI-10B稱重控制儀表帶峰值的壓力控制器稱重控制器工業稱重控制儀表

一、CHI-10B壓力控制器標定及基本參數設定

在關機狀態，按住鍵不要放開，接通電源，版本末位顯示“-" ，以下操作有效。
按鍵；顯示“CAL SP" ，若要進入標定按鍵，否則
按鍵，顯示“-SEt-" ，若要進入基本參數設定,按鍵，否則
按鍵，顯示“-A-d-" ，若要進入A/D值顯示,按鍵，否則
按鍵，顯示“-d-A-" ，若要進入D/A調整,按鍵，否則
按鍵，顯示“ Set-P ",若要進行定值設定，按鍵，否則
按鍵，返回正常稱量顯示。

1、基本參數設定
進入基本參數設定后，顯示“d 0.1"，表示顯示分度值。用鍵選擇0.001，0.002，0.005，
0.01，0.02，0.05，0.1，0.2，0.5，1，2，5，10，20，50 中一個，選定后按鍵，顯示“n 3000" ，表示顯示分度數，用鍵輸入新顯示分度數。
按鍵，顯示“FLt 10" ，表示濾波參數，用鍵輸入新值。
數值小響應速度快，數值大穩定性好。
按鍵，顯示“b 2400" ，表示串行通訊的波特率，用鍵選擇新值。（1200,2400,4800,9600）
按鍵，顯示“AdS 1"，表示通訊地址AdS，用鍵輸入新值。
按鍵，返回正常稱量顯示。

2 標 定
進入標定后，顯示“CAL 00，表示進入零位校正狀態，
在確認空載且穩定，按鍵，顯示“- - - - - -" ，
表示正在零位校正，數秒后．顯示測量值“300.0" 。
此時進行加載。若加載值不是測量值，用鍵輸入實際加載值。
待穩定后，按鍵，顯示“- - - - - -" ，表示正在量程校正。
數秒后校正結束，返回正常測量顯示。
說明1：若零位不變，只對量程進行校正，那么在顯示“CAL 00"時，
按鍵，跳過零位校正，進入量程校正。
說明2：若只對零位進行校正，那么在顯示測量值“300.0"時,
用鍵輸入零后，按鍵結束量程校正，返回正常測量顯示。

標定結束標定結束后，進入正常測量顯示前，請關機。然后開機使用。

D/A 調整（ 4-20mA 輸出）

進入標定后，顯示“dA 586"，表示 D/A 零位值，
按鍵使D/A值增加，按鍵使D/A值減小。按鍵，置初值650
在確認電流達到規定值時（例:4mA），按鍵，顯示“FU 2360"，
按鍵使D/A值增加，按鍵使D/A值減小。按鍵，置初值2500。
在確認電流達到規定值時（例:20mA），按鍵，結束D/A調整。

A/D 值顯示
A/D 值顯示用于檢查儀表或傳感器是否工作正常。
一般空載 A/D值在 38000左右。

3 傳感器連接
+E （傳感器正激勵）供橋電壓5VDC 電流 70 mA
-E （傳感器負激勵） A/D 轉換速度 40 次／秒
+S （傳感器正輸出） A/D 分辨率 100000
-S （傳感器負輸出）傳感器靈敏度 1.0-2.0 mV/V

電源 AC 220W/50Hz，繼電器觸點輸出容量： ∽220V / 3A

二、帶峰值的壓力控制器正常操作
1 置零按住鍵2秒，顯示值置零，同時 指示燈點亮。
2 去皮在◇指示燈熄滅狀態，測量值大于零且穩定，按鍵，顯示值置零，同時◇指示燈點亮。
在◇指示燈點亮狀態，按鍵，清除皮重，同時◇指示燈熄滅。
線控去皮：輸入與 GND 短路，功能與按去皮鍵相同。
3 數字輸入鍵用于移動置數位，置數位閃爍顯示。鍵用于增加置數位的值。
4 定值設定按鍵，顯示“ Set-P ",若要進行定值設定，按鍵,
顯示 “ 0 5.0 ",表示零區的設定值，用鍵輸入新值。
按鍵, 顯示 “ 1 50.0 ",表示設定點的設定值，用鍵輸入新值。
按鍵, 顯示 “ 2 100.0 ",表示第二設定點的設定值，用鍵輸入新值。
按鍵, 顯示 “ 3 150.0",表示第三設定點的設定值，用鍵輸入新值。
按鍵, 返回正常稱量顯示。

5 定值輸出
P0 P1 P2 P3
RY1 ON RY2 ON RY3 ON RY4 ON

三、稱重控制器通訊協議
1． Ads = 地址（0），連續發送方式
數據格式為： = X1 X2 X3 X4 X5 X6 X7 SA CR
X1 X2 X3 X4 X5 X6 X7 為顯示數據，X1 為低位，X7 為高位。
SA = 0100ABCD
A = 1 ；稱量溢出 B = 0 ；
C = 1 ；稱量穩定 D = 1 ；零位

2． Ads = 地址（1-99）（對應 ：n = 81H – E3H）應答方式
（1）命令： STX R D S n BCC CR

接收正確返回處理

STX n ： X1 X2 X3 X4 X5 X6 X7 SA BCC CR
SA = 0，1，0，0，溢出，0，穩定，零位
X1 – X7 為顯示值。 X1 為低位， X7 為高位。
BCC 為校驗字，STX 以后到BCC 前的數據和。當和=02H，0DH時加 1。

（2）命令： STX R Z E n BCC CR

BCC 為校驗字，STX 以后到BCC 前的數據和。當和=02H，0DH時加 1。
接收正確，與按鍵相同，去皮處理。
（3）命令： STX S E T n Y X1 X2 X3 X4 X5 X6 X7 BCC CR

BCC 為校驗字，STX 以后到 BCC 前的數據和。當和=02H，0DH時加 1。
Y = 30H，31H，32H，33H 對應零區，到三設定點的設定值。
X1 – X7 為設定值。 X1 為低位， X7 為高位。

本公司之產品即購買日起免費保修一年，送貨上門，終身服務。在保修期內，您只需要一個電話，我們會在最短的時間迅速排除故障，并定期對設備進行保養、維護。
