數據采集儀LR8450-01HR

如果是電壓/溫度單元U8552×?4臺+無線電壓/溫度單元LR8532×?7臺，則可以實現總共330通道的測量。

通過改變組合的單元，可以測量電流、CAN、電壓、溫度、應變、濕度、電阻。也有可以使用直連單元的標準機型。 標準機型LR8450

連接多個LR8450外部同步端子( SYNC.IN、SYNC.OUT )后，最多可進行5臺(模擬600 ch )的同步采樣測量。
※連接無線單元時，無法使用同步采樣功能

如果使用LR8450-01和無線單元，可以用最小限度的布線進行測量，從而縮短作業的時間。 當測量對象在實驗室，無需在確認數據的監控室的墻上打洞并布置較長測試線。

通過將LR8450-01無線網絡連接PC或平板設備，可通過HTTP 服務器進行遠程操作，或通過FTP服務器獲取數據。

EV汽車除了電機以外，還搭載了ECU等各種各樣的電氣零部件，都會消耗電能。為了延長EV汽車的續航距離，避免無效的能量損耗是非常重要的。為了正確把握ECU和電氣設備的實際能耗，比較理想的是進行實車測量。

通過使用的LR8450、電流模塊和電流傳感器，即便是在實車中也能輕松實現多點測量。根據記錄消耗電流的數據，可以明確需要優化的地方，有利于大幅降低能耗。

以1ms的采樣率測量電流

電流模塊U8556（鏈接對應產品）

小型非接觸式電流傳感器

AC/DC電流傳感器CT7812（2A）

AC/DC電流傳感器CT7822（20A）

使用非接觸式 CAN 傳感器進行實際汽車行駛試驗的視頻。 （1分40秒）
將測到的車內溫度模擬數據與CAN數據同時以波形的形式顯示在記錄儀上。
( LR8450僅可使用直接連接型單元)

采樣: 10ms (最多50ch )
將 CAN 信號實時轉換為模擬波形并顯示（無法觀測 CAN 信 號波形本身）。 通過波形可同時確認電壓、溫度和應變等模 擬數據以及從 CAN 總線獲取的車速和轉數等信息。

數據采集儀 LR8450-01通過搭載無線Lan來實現數據采集，非常適合收集散落的各個地方的數據、以及配線困難處的測量。無線單元最多可增設7個單元、最多可測量330個通道。

以往機型在干擾環境下測量溫度時，測試值易受高頻影響發生漂移，產生較大變動，從而無法正常測量。而數據采集儀LR8450針對此問題進行了重新設計，大大減少了高頻噪聲的影響。非常適合測量逆變器、電池等周邊溫度的測量。

數據采集儀LR8450可直接連接應變片、測量應力。 能以1ms的采樣率進行測量、并可記錄數10Hz，非常適合測量運動部件上的應力和負載、制動和配管的應變測量?？勺杂稍黾佣鄠€測量單元、根據實際場景、同時記錄應變、溫度·電壓。

使用測量單元：高壓電壓單元U8553

能以1ms采樣率進行測量。

1ms采樣率適用于記錄壓力或是振動等幾十Hz的各種傳感器的輸出。

6步教你輕松使用數據采集儀進行溫度測量與數據導出。

將數據采集儀LR8450 和熱流傳感器FHF05兩臺設備組合后能夠進行熱流的測量。由于除了溫度測量還能確 認熱量流動的方向，因此有助于驗證溫控管理的情況。

點擊查看詳情

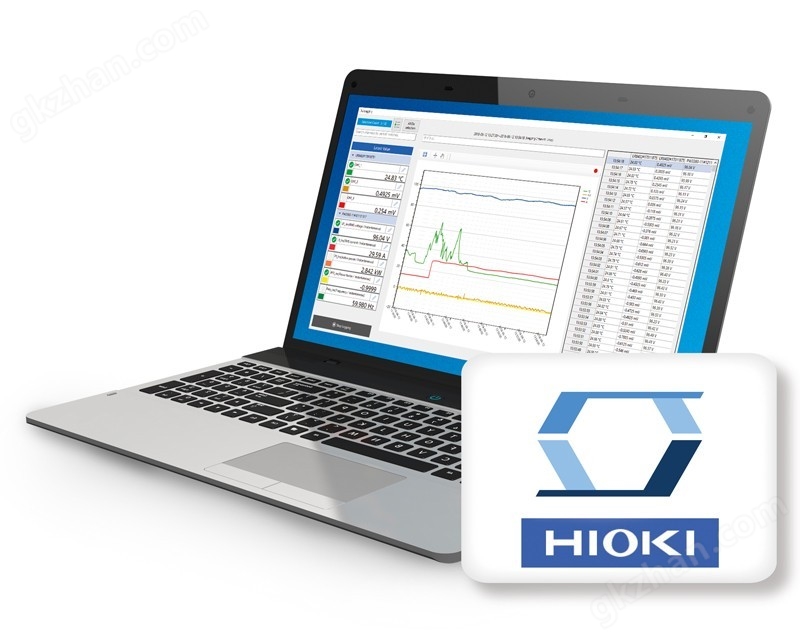

GENNECT One + GENNECT Cloud
“GENNECT One”是一款免費的 Windows 應用程序，可以集中管理局域網內的多臺測量儀器。如果配合使用的云服務“GENNECT Cloud”，就可以實現遠程控制測量儀器。
點擊此處了解 GENNECT One 的詳細信息
點擊此處了解 GENNECT Cloud 的詳細信息
