GL7000模塊化數據采集儀系統

　GL7000數據記錄儀和數據采集系統適用于以下多種測量：

　　--電壓模塊

　　--電壓/溫度模塊

　　--高速電壓模塊

　　--邏輯/脈沖模塊

　　--高電壓模塊

　　--壓電信號處理模塊

　　--功率測量模塊

　　--DC應變模塊

　　--電壓輸出模塊

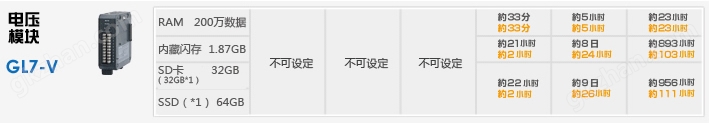

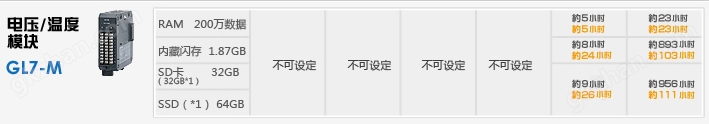

　　GL7000是一個模塊化的數據采集儀，提供了一系列的配置選項，允許幾乎任何工業測量。其最基本的形式包括GL7000處理模塊和一個附加的報警模塊（含）。另外的一個或多個模擬和/或離散量模塊就完成了配置，并允許GL7000其自己的內部存儲器或直接連接到以太網或USB連接的PC來采集數據。當作為一個獨立的文書GL7000可以記錄數據到快，非易失性RAM（最多2,000,000個樣本），內置閃存，SD存儲卡或USB拇指驅動器（各251,000,000份）。可選的固態硬盤（SSD）模塊，可提供高達64GB的快速，非揮發性存儲空間，文件大小為2GB。

　　采樣率和測量范圍的定義，可以附著到GL7000處理單元由可選的模擬模塊。有些模塊支持低至微秒每一個樣本的采樣間隔和滿量程100V。其他支持各種特殊的測量功能，如直接連接熱電偶和RTD溫度測量。另一個模塊支持離散和脈沖離散輸入，允許將予收購的狀態，計數和旋轉速率測量與模擬數據。多達10個模塊可以被連接到一個GL7000處理單元。模塊包含在此數據表的完整列表。

　　可選的觸摸屏顯示器可拆卸，允許本地數據記錄儀和數據采集配置，無需使用電腦。該顯示器還提供了在一個多通道，實時圖形顯示所采集的數據，報警狀態，以及更多的形式在數據記錄期間的實時反饋。顯示屏可能會附加的GL7000處理器，或遠離處理器使用標準的CAT-5電纜拴可達10米。

　　GL7000的數據采集和數據記錄特性還可以通過儀器的以太網端口連接到遠程PC進行配置，或在本地使用的USB端口。軟件允許實時數據采集，數據流，磁盤，播放，并出口到其他應用程序如Excel。

　　像其他數據記錄儀和數據采集產品GL線，GL7000提供了極大的觸發的靈活性，允許它適應幾乎任何錄音應用。當然，連接的PC，或在單機模式下的數據記錄操作的數據采集操作可能被手動啟動和停止。當啟用時，觸發功能的GL7000自動執行此過程，并允許啟動和終止記錄過程，以根據信號電平設置，日期和時間，事件和外部事件。0-100％的預觸發信息時，可以存儲記錄到儀器的內置2,000,000存儲點（每個模擬模塊）RAM內存。觸發電平條件包括邊沿觸發，只有水平測試設置，以及雙級設置允許內部/外部觸發窗口。多個輸入通道布爾函數使用邏輯與/或組合，拍攝也可以啟動和終止。

　　最后，提供多達10個報警輸出報警模塊。報警可以根據先前所描述的任何觸發條件，以及時TC倦怠發起，和報警狀態可持有或復位時自動報警條件不再存在。

　　GL7000是一個整體解決方案的工具，很容易擴展，以滿足不斷增長的測量要求高和低速的應用，單機或PC連接實現。
