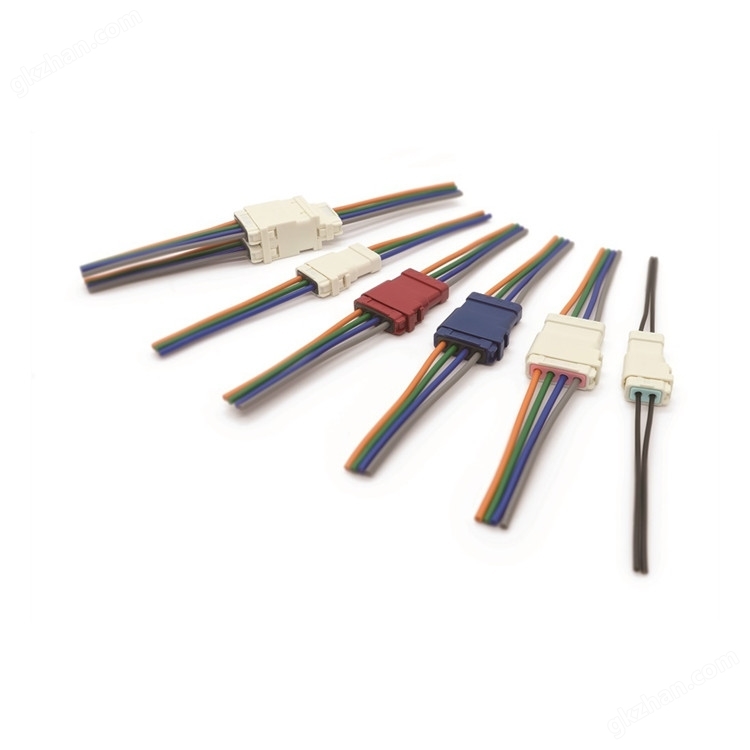

產品名稱:KEL CONNECTORS防水連接器FW系列
產品型號:FW
品牌分類:連接器
產品介紹:
FW系列是一款采用5.0毫米間距設計的IP67緊湊型防水連接器,是業內min巧的5.0毫米間距緊湊型低矮防水連接器。通過將插頭側連接器(FWP11)與分支/繼電器型連接器(FWB01)配合使用,可減少外殼內部的布線。兼容線纜規格為AWG#16/18/20/22。
KEL CONNECTORS防水連接器FW系列 性能特點:
?采用5.0mm間距防水連接器,實現min尺寸外形。
?插頭側與插座側采用相同形狀接觸體的三點接觸結構,確保連接穩定。
?因插頭側與插座側壓接觸點形狀一致,可通用壓接工具。
?有效嚙合長度1.5mm(0.059”),實現高可靠性設計。
?通過FWP11(插頭側)與FWB01(插座側/分支繼電器型)嚙合,可減少布線。
?電纜密封件與密封圈集成于連接器外殼內。
?鎖定機構結構堅固,具備清晰咔嗒感。
? 外殼顏色可選白色(自然色)、紅色、藍色及黑色(FWB01僅提供白/黑雙色)。
?電纜密封圈提供黑色、淺藍及粉紅三色,可匹配不同電纜護套外徑。
?配備用于封閉電纜插入孔的假針,假針顏色根據電纜護套外徑設定為白/黑雙色。
技術參數:
產地:美國
觸點數量:2、3、4
絕緣體材料:玻璃纖維增強PBT(UL94V-0級)
壓接端子材料:銅合金
壓接端子表面處理:底層鍍鎳,(接觸部/壓接部)鍍錫處理
電纜密封件/密封圈材料:硅橡膠
額定電流:
(AWG#16) 每觸點max10 A
(AWG#18/20) 每觸點max7 A
防護等級:IP67
接觸電阻:[FWP] ≤ 10mΩ [FWB] ≤ 20mΩ
介電耐壓:1,700 V AC 持續1分鐘
絕緣電阻:500 V DC下≥1,000 MΩ
工作溫度范圍:-55℃至+105℃
適用線纜:
AWG#16/18/20/22(0.3至1.25平方毫米)
(線纜護套外徑:φ1.5至φ3.1毫米)
產品應用:
傳感器市場:小型化設計適配緊湊型傳感器,如壓力、溫度傳感器。
無人機與照明:輕量化設計降低飛行負載,防水性能適應戶外環境。
零售與農業:用于自動售貨機、植物工廠等需要防塵防水的設備。
