工業以太網交換機
任一款 SCALANCE X工業以太網交換機均可為RJ45、M12或光纖提供FastConnect連接技術。設備提供光學或電氣的不同接口并支持多種 IT 標準。針對實時性要求高的情況，提供配備集成式ERTEC 400的型號，通過具備IRT功能的PROFINET進行通訊。
緊湊型交換機模塊 CSM
增加更多直接連接到 SIMATIC 或 ET 200M 上的接口，成本更低：借助非管理型緊湊型交換機模塊 (CSM) 將機器集成到現有設備中。SIMATIC S7-1200 或 S7-300 以及 ET 200M 中相應型號的非管理型 CSM 通過其附加的接口實現更多 SIMATIC S7 連接方式。
■ CSM 1277 適用于 SIMATIC S7-1200
■ CSM 377 適用于 SIMATIC S7-300、S7-mEC 或 ET 200M
非管理型 SCALANCE X-000
實現低成本的機器聯網：非管理型工業以太網交換機 SCALANCE X-000 占用空間少，是一種入門級的解決方案，用于構建小型工業以太網網絡結構。非管理型交換機SCALANCE X-000 適用于簡單的機器聯網，因為該交換機不僅小巧緊湊而且成本低
■ SCALANCE XB-000 具有塑料外殼，適用于較為良好的工業環境
■ SCALANCE X005 具有堅固的金屬外殼，適用于惡劣的工業環境
非管理型 SCALANCE X-100 以及媒體轉換器
非管理型工業以太網交換機 SCALANCE X-100 具有各種端口類型，可為您減少安裝成本，并且可以根據相應的應用情況選擇合適的端口。此外 SCALANCE X-100 交換機還能通過集成的以太網供電功能節省安裝成本：數據和能源通過一根導線傳輸。SCALANCE X-100媒體轉換器說明：工業以太網 SCALANCE X-100 媒體轉換器特別適用于轉換工業以太網網絡中各種不同的傳輸媒介。
SCALANCE X-100 帶有多 24 個端口以及適合 PROFINET 的固定護套，適用于傳輸數據。SCALANCE X-100 媒體轉換器具有四種型號
管理型 SCALANCE X-200交換機
功能多樣，適用于機器附近的應用以及聯網的子工廠：管理型工業以太網交換機 SCALANCE X-200 是一種可靠的網絡解決方案，是理想的 PROFINET 自動化網絡聯網方式。SCALANCE X-200 交換機具有多種功能，例如 PROFINET 診斷，這些功能通過集成到STEP 7 中提高設備的可用性，適合簡單的調試以及工程設計。
■ 結構緊湊的 SCALANCE X-200 具有各種不同的端口類型
■ 與 ET 200S 一樣，SCALANCE XF-200 外形平整，可以方便地引出電纜
管理型 SCALANCE X-200IRT交換機
適用于設計嚴格的實時應用：管理型工業以太網 SCALANCE X-200IRT（同步實時）具有多種功能，可以用于 PROFINET 環境下機器附近的應用以及聯網的子工廠。實時交換機 SCALANCE X-200IRT集成有實時 ASIC，特別適用于性能的同步運動控制。
■ 結構緊湊的 SCALANCE X-200IRT具有各種不同的端口類型
■ 與 ET 200S 一樣，SCALANCE XF-200IRT 外形平整，可以方便地引出電纜

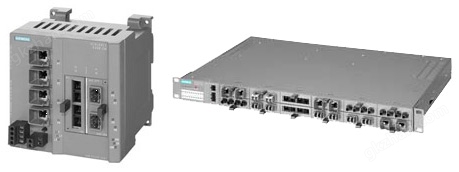

管理型 SCALANCE X-300交換機
管理型 SCALANCE X-300 交換機具有性能和靈活性各種介質模塊用于可裝配的 19“ 支架類型，可以擴展具有千兆位以太網的效率工廠網絡。而且也適用于能源技術型工廠，或者環境條件下的應用。
■ SCALANCE X-300/XR-300 可以是模塊化 19“ 支架類型，也可以是緊湊型結構類型
■ SCALANCE X-300PoE/XR-300PoE 適合通過導線（與供電以太網連接）傳輸的數據和能源
■ SCALANCE X-300EEC/XR-300EEC 特別適用于能源技術型工廠或者環境條件
管理型 SCALANCE X-400交換機
如果希望使工業以太網網絡分區，那么 SCALANCE X-400 交換機是佳選擇：通過模塊化結構，該交換機可以適用于性能工廠網絡中的各種任務分配。并且 SCALANCE X-400 交換機可以實現無線集成工業網絡與辦公網絡。它的各種功能性確保工業以太網滿足各種要求，
■ SCALANCE X408-2 具有多媒體模塊插槽
■ SCALANCE X414-3E 可以使用用于附加插槽以及路由器功能（第3層）的擴展器進行擴展
管理型 SCALANCE X-500交換機
選擇以 SCALANCE X-500 作為核心組件來構建您的工廠網絡。 您可以自主選擇連接介質，采用不同的冗余方案將工廠網絡接入企業 IT。兩種基礎設備通過其不同的介質模塊（可達 10 Gbit/s）提供網絡可用性和未來性。
■ SCALANCE XR528-6M 帶有多 28個端口
■ SCALANCE XR552-12M 帶有多 52個端口
