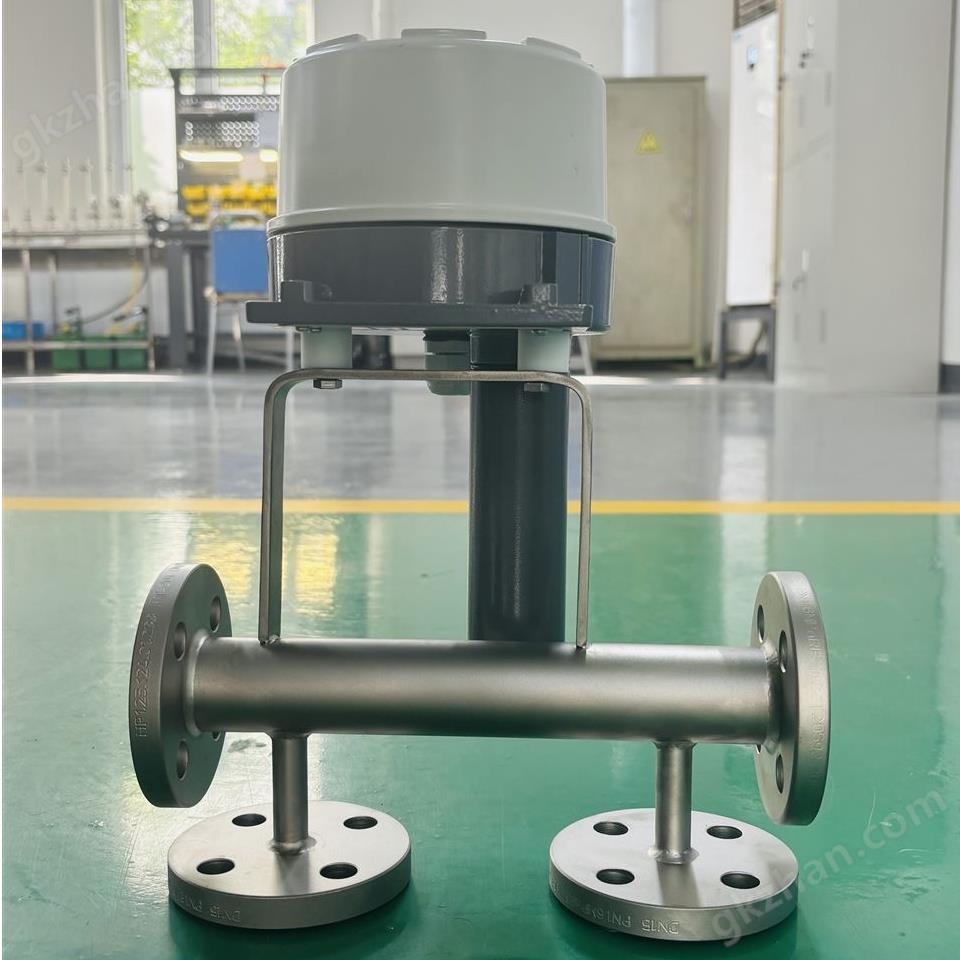

保溫夾套型金屬管浮子流量計

      保溫夾套型金屬管浮子流量計（又稱夾套型金屬管轉子流量計），是在標準金屬管浮子流量計基礎上增加保溫 / 冷卻夾套的變面積式流量儀表，專門解決易凝固、高粘度或需恒溫介質的流量測量問題。

保溫夾套型金屬管浮子流量計工作原理

基于變面積、定壓降原理：

流體自下而上流過垂直錐形測量管，推動浮子上升。

浮子受重力、浮力與流體動壓力平衡時，穩定在某一高度。

浮子高度對應環形流通面積，與流量成正比；通過磁耦合將位置信號傳至指示器，就地顯示或遠傳（4-20mA）。

測量管外的密閉夾套可通蒸汽、熱水（加熱）或冷水（冷卻），維持介質溫度恒定。

核心結構

測量主體：錐形管 + 浮子（不銹鋼、316L、襯氟等）。

保溫夾套：測量管外雙層結構，帶進出口，通加熱 / 冷卻介質。

指示器：機械指針或液晶顯示，可選遠傳、報警、防爆。

連接方式：法蘭、卡箍，適配 DN15–DN100 口徑。

主要特點

保溫防凝：夾套恒溫，防止介質凝固、結晶或高粘度卡滯。

穩定測量：消除溫度波動對密度 / 粘度影響，信號平穩、精度 1.5 級 / 2.5 級。

全金屬結構：堅固耐溫、耐壓，適合惡劣工況。

多功能輸出：就地指示 + 遠傳 + 報警，適配自控系統。

維護簡便：結構簡單、壓損小、直管段要求低。

典型應用

高粘度介質：瀝青、原油、樹脂、糖漿。

易凝固介質：石蠟、重油、脂肪酸。

需恒溫介質：化工熔融物、食品巧克力、制藥漿料。

低沸點易汽化介質：液氨、液化氣等。

行業：石油、化工、制藥、食品、冶金、環保。

技術參數

口徑：DN10–DN100

精度：1.5% FS、2.5% FS

壓力：≤4.0MPa

輸出：4-20mA、RS485

材質：304/316L 不銹鋼
