代理德國KNOCKS錐閥 KSSV-212 — 大流量氣動耦合控制模塊
在工業自動化氣動系統中,如何在一個緊湊單元內同時實現中繼通斷與大口徑管路的快速耦合控制?德國 KNOCKS 閥 KSSV-212 可解決該問題。
赫爾納供應,德國總部直接采購,近30年進口工業品經驗,原裝產品,支持選型,提供一對一解決方案。
制造商背景
Knocks FLUID-Technik GmbH 由 Heinz Knocks 于 1970 年在德國創立,現仍為家族所有。公司從地下室作坊起步,逐步發展為國際化壓縮空氣與流體預處理技術企業。2004 年獲得 ISO 9001:2000 認證,至今保留該質量管理體系。公司員工約 200 人,覆蓋精密加工、裝配測試、研發與銷售全鏈條,支持快速交貨與非標定制。Knocks 在壓縮空氣預處理、過濾、調壓與潤滑領域持續推出新產品,是歐洲中高壓氣動元件市場的供應商之一。
產品類型
· Futura 系列 — 模塊化氣源處理單元(過濾、調壓、潤滑、耦合)
· Multi-Fix 系列 — 緊湊型面板安裝調節器與過濾調節器
· 標準系列 — 通用型壓力調節器、過濾調節器、潤滑器
· 精密壓力調節器系列 — 精密壓力調節器,用于高精度供氣
· 過濾器系列 — KFIL / DF 系列壓縮空氣過濾器
· 減壓閥與調壓閥 — KREG 系列、DR/DR1 系列
· 氣動換向與控制閥 — KSSV 系列耦合單元、二位/三位控制閥
· 二聯件 / 三聯件 — 過濾減壓、過濾減壓潤滑組合單元
· 壓力開關 — 電信號監控壓力狀態
主要型號
· KSSV-212(BG2 底壁安裝式耦合套件,F(xiàn)utura 系列)
· KREG-212/8 G(調壓閥)
· KREG-138/8 G、KREG-238/8 G(調壓閥)
· KFIL-212、KFIL-114、KFIL-138、KFIL-238(過濾器)
· DF.23、DF.33、DF.34、DF.35、DF.54、DF.55(過濾器)
· DR.022-01 S(標準系列壓力調節器)
· DRI.33(氣動先導式壓力調節器,最大 P1=40 bar)
· KFRG-212-10-5-PC-B-HA(過濾減壓閥)
· 9.903X.00.051(KMR+ 系列氣體過濾器)
產品概述

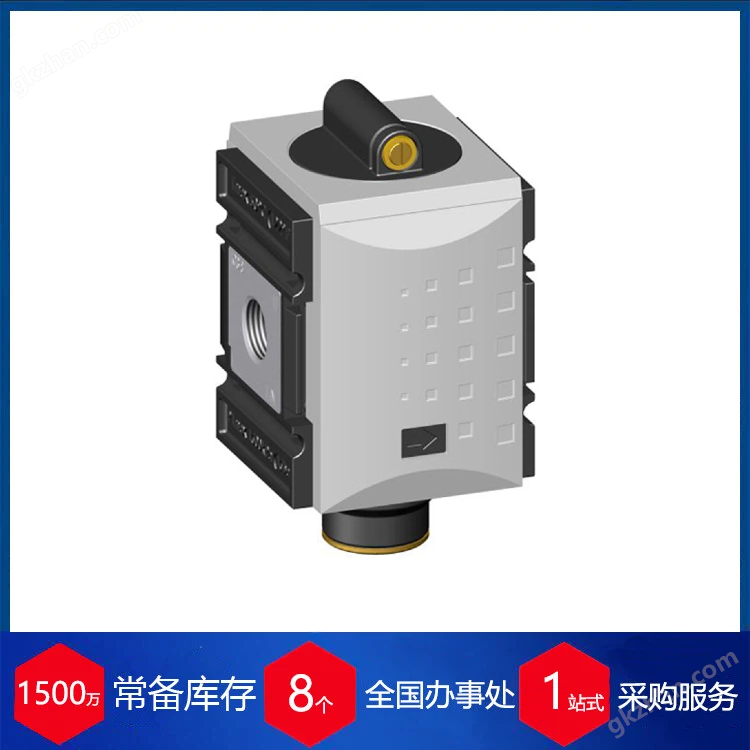

代理德國KNOCKS錐閥KNOCKS KSSV-212 是 Futura 系列底壁安裝式耦合套件(BG2),內嵌錐閥結構,由二次壓力驅動控制通斷。該單元用于連接氣源處理與下游管路,實現大口徑氣動回路的中繼開閉與快速聯鎖。
核心參數
參數 | 指標 |
系列/型號 | Futura / KSSV-212 |
安裝尺寸 | BG2 |
最大輸入壓力 P1 | 16 bar |
流量 | 4500 l/min(@6 bar) |
適用介質 | 壓縮空氣,中性氣體 |
工作溫度范圍 | -10 °C - +50 °C |
驅動方式 | 氣動(錐閥由二次壓力驅動) |
切換壓力 | 50% P1(僅限封閉系統) |
供貨狀態 | 可隨時供貨 |
工作原理與結構特點
KSSV-212 內部采用錐閥(cone valve)元件,通過一次側壓力與二次側控制壓力的差值實現閥芯開關。當二次側控制壓力達到 P1 的 50% 時,錐閥自動切換,完成中繼通斷。
結構難點:在大流量(4500 l/min)工況下,閥芯密封副需兼顧低阻流通與零泄漏截止。Knocks 采用錐面金屬對金屬輔助密封結構,在壓差變化時保持密封面貼合,減小靜態泄漏量。
優勢特點
· 大通徑流量保證 — BG2 通路配合耦合套件,在 6 bar 壓差下提供 4500 l/min 流通能力,減少管道瓶頸效應。
· 氣動自驅動無外控依賴 — 錐閥切換驅動信號來源于二次側壓力,50% P1 閾值觸發,無需外部電磁閥,控制系統配置簡化一步。
· 模塊化底壁安裝結構 — 直接壁掛或集成在 Futura 系列底板實現快速拆裝,在產線改造或 OEM 設備中減少支架與管路設計工作量。
· 緊湊耦合設計 — 單個模塊集成了耦合、中繼通斷與底壁固定三種功能,節省機柜或機架橫向空間。
主要應用
· 工廠集中供氣中繼站 — 在空壓站至各工位主干管路末端,KSSV-212 作為遠程氣動中繼閥,以 4500 l/min 大流量快速接通或隔離供氣支線。
· 自動化產線氣源快插系統 — 與 Futura 系列 FRL 模塊配合,實現過濾、調壓后的壓縮空氣經耦合套件直接引入機械臂或夾具氣路,避免多接口泄漏。
· 包裝與灌裝設備氣動切換 — 在高速輸送線上使用二次壓力驅動閥實現斷續供氣,相比電磁閥方案減少電氣配線與防爆占用成本。
· 新能源電池生產凈化間 — 壓縮空氣經 Futura 過濾器(5μm / 0.01μm 濾芯)凈化后,經 KSSV-212 切換至帶電控柜的氣動隔斷裝置,防止工作間斷時管路殘留氣流干擾環境潔凈度。
赫爾友道,融中納德——我們無假貨,我們價格實惠,我們品質!
