無負壓變頻供水設備的原理

無負壓變頻供水設備，也叫管網疊壓供水設備。其無負壓變頻供水設備的原理可以概括為一句話：以市政管網為直接水源，利用真空抑制技術確保不產生負壓（不抽空市政管道），再通過變頻調速水泵進行疊加增壓，以滿足用戶的用水需求。

它既高效節能，又避免了對周邊用戶用水的影響。下面我們來拆解一下它的具體工作流程：

一、核心工作流程

1、密封連接與來水補償
設備直接通過密封的管道與市政自來水管網連接。當自來水流入設備的水流調節器（或稱穩流罐）時，罐內的空氣通過真空抑制器（也叫負壓抑制器）排出。這個閥門只出不進，確保罐內水位能自然上升，并隔絕空氣與水的接觸，防止水質二次污染。

2、智能判斷，自動切換供水模式
這是設備智慧的核心，它能智能地處理兩種工況：

模式一：市政壓力充足時 設備不工作。自來水直接利用自身壓力，通過設備上的旁通管路供給用戶，水泵處于休眠狀態，此時能耗為零。

模式二：市政壓力不足時 設備內置的壓力傳感器檢測到壓力下降。控制器（通常是PLC或單片機）會啟動變頻水泵。但水泵不是全速運轉，而是以“差多少，補多少"的原則，在自來水原有的壓力上再增加壓力，總和正好滿足用戶的設定需求。

3、無負壓（防抽空）保護

這是設備最關鍵的機制。當市政管網進水流量小于用戶用水流量，可能導致穩流罐內水位下降時，真空抑制器會立刻打開，吸入空氣以破壞罐內的真空狀態，阻止設備繼續從管網中強吸水。這就像一個安全閥，寧可設備停機保護，也絕不從主管道抽水，從而保證同一管線上其他用戶的正常用水。

4、小流量休眠與保壓
當夜間或用水低谷時，如果只有少量用水（例如一個水龍頭滴水），壓力傳感器檢測到壓力下降，控制器會有一個短暫的延時判斷。如果確認只是小流量，變頻器會指令水泵停止運行，并依靠設備配套的小氣壓罐來維持管網的基礎壓力。這個小罐預先充有氣體，通過釋放氣體來補償微小的水量，避免水泵頻繁地啟停，從而節省電耗、延長水泵壽命。

二、系統的主要組成

穩流罐：核心部件，起到緩沖和蓄能作用，內部有水時作為水流通道，壓力不足時可釋放少量存水。

真空抑制器：安裝在穩流罐頂部的關鍵安全裝置，負責在真空度超標時立即破壞真空，確保“無負壓"。

變頻調速泵組：根據用水量自動調節轉速，實現按需供水，是節能的主力。

壓力傳感器：通常安裝在設備的進水口和出水口，實時監測水壓，為控制器提供決策數據。

控制器：設備的“大腦"，接收傳感器信號，分析后向變頻器發出指令。

小氣壓罐：用于小流量時保壓，防止水泵頻繁啟停。

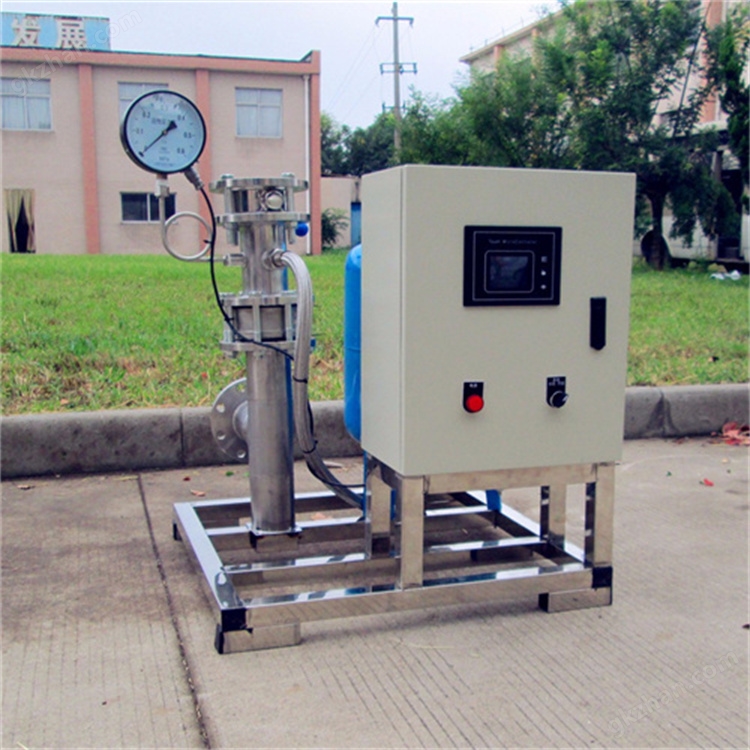

無負壓變頻供水設備的原理

三、適用場景與限制

理想場景：市政管網水量、水壓充足且穩定，但偶爾需要小幅增壓的建筑，如高層住宅、學校、酒店、工廠等。

限制條件：市政管網的條件直接影響設備運行。如果所在區域經常性水壓不足或供水不穩定，設備可能頻繁停機保護，此時不能使用，建議選擇帶水箱的傳統供水方式。

總的來說，無負壓變頻供水設備的核心就是“借力"：高效地借用市政管網的原有壓力，并確保這個借用過程不對管網和周邊用戶造成任何負面影響。
