10對防潮模塊|3M防潮模塊|2810防潮模塊|3M免打模塊|3M電纜模塊|3M防潮模塊|3M電纜模塊：

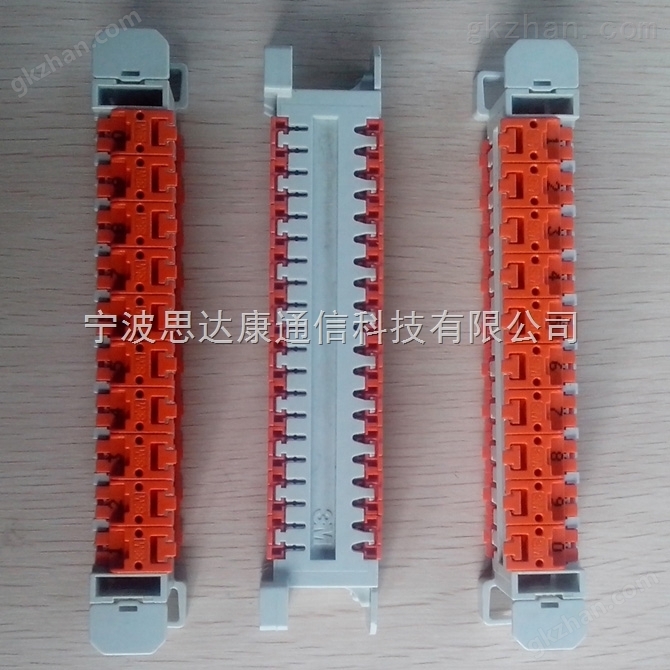

3M 2810 快接式模塊是針對ADSL2、VDSL2及FTTB+LAN 等高速數據傳輸應用而設計的10對電纜接續模塊. 它采用3M *的防潮樹脂，具有良好的絕緣和防潮性能，能夠適應室內、外各種惡劣工作環境，并保證五類線(Cat.5)傳輸標準。 3M 2180 模塊操作方便、簡單，無論是外線電纜的端接還是跳線的連接不需任何工具，*地縮短了施工和維修時間, 有利于網絡快速、經濟地部署。
3M 4000-G 25對直接接續透明防潮模塊，3M防潮模塊，3M直接防潮模塊，3M模塊系列
4000D 25對直接模塊
4000DWP 25對直接接續透明模塊
4000DWP 25對直接接續防潮模塊/帶防潮盒
4000DWP/TR 25對直接接續透明模塊/帶防潮盒
4005DPM/TR 25對復接透明模塊
4000C 25對直接接續透明模塊
4000C/TR 25對直接接續防潮模塊
快接式3M交接箱模塊
4010E 快接式交接箱主干模塊(25)對
4011E 快接式交接箱配線模塊(25)對
4019 快接式交接箱模塊防塵蓋
3M公司1968年發明MS2接續系統，其主要作用是在一個接續體內集合式地連接多對芯線（五對、十對、十六對機房用、廿對、廿五或廿八對）。其優異的接續質量能滿足ADSL、HDSL及五類線的傳輸帶寬要求并獲得了UL技術認證。
4000-D 25對直接接續模塊
直接連續用，每次接續25對芯線，不帶防潮劑及防潮盒，適用于充氣式通信電纜。

4000-DWP 25對直接接續防潮模塊
（帶防潮盒)即帶有防潮盒的4000D模塊，每個防潮盒內充有防潮劑，在4000D擠進，使防潮劑充滿各空隙，使之在防潮性能以外更有防水功能，適用于填充式通信電纜。

4000-G 25對直接接續透明防潮模塊
4000－G防潮模塊適用于不同線徑，不同絕緣包層的導線防潮接續。其內含有特殊防潮劑工藝使之能滿足各種潮濕環境的接續要求。

4005-DPM/TR 25對復接透明模塊
復接及割接用，在割接時不中斷原有話務。zui多可以在7組25對芯線上進行線路重整；一般建議在出局*個人井內全部采用這種模塊，以便日后割接方便。

4008-D/TR 25對半分接透明模塊
為半分接設計的模塊。4008模塊的基座上沒有用于切斷的刀片，但保留了U型元件。這樣既能保持較小的接觸電阻和良好的電氣連通性能，又能達到半分接的功能。

3M 2810 快接式模塊是針對ADSL2、VDSL2及FTTB+LAN 等高速數據傳輸應用而設計的10對電纜接續模塊. 它采用3M *的防潮樹脂，具有良好的絕緣和防潮性能，能夠適應室內、外各種惡劣工作環境，并保證五類線(Cat.5)傳輸標準。 3M 2180 模塊操作方便、簡單，無論是外線電纜的端接還是跳線的連接不需任何工具，*地縮短了施工和維修時間, 有利于網絡快速、經濟地部署。

典型應用

　　3M 2810 快接式模塊*的性能保證它能夠在各種環境下穩定可靠地工作，特別適合帶寬要求高、易于受到潮氣侵襲的場合, 如：

　　·FTTB樓道綜合布線箱
　　·電纜交接箱
　　·電纜分線盒
　　·室外有源機箱

　產品特性

特性    利益    免工具操作    操作簡單、易于維護、快速施工，提升效率    帶有防潮樹脂    免侵蝕，確保網絡穩定及寬帶傳輸質量    5類傳輸標準    穩定、高速度的數據傳輸，滿足VDSL2,FTTB+LAN等應用    打開頂蓋時不影響跳線    可清楚地驗證跳線是否被安裝，避免重復工作，減少故障率    一對線一次操作    提高施工效率,降低成本    操作省力    降低操作難度，減少故障連接和重復操作的次數    兼容現有備架（Krone)    節省空間，方便更換    端帽可更換    更換靈活，易于維護，降低成本    數字標識    方便施工、維護中的用戶管理，提升效率    壓接時可聽到"卡"的聲音    壓接聲音使操作方便,確保正確連接

機械參數    尺寸    高    寬    厚    10對模塊    20mm    135mm    26mm    50對模塊(背架間距25mm)    125mm    135mm    47mm    50對模塊(背架間距22.5mm)    112.5mm    135mm    47mm    線徑    0.4mm-0.6mm    重復打線次數    250次    電氣參數    絕緣電阻    >1010    接觸電阻    <10m    絕緣強度    3000V RMS,60HzAC    高壓電涌    3000VDC Surge    寬帶    EIA/TIA 568B.2    五類(CAT.5)    環境    操作溫度    零下20攝氏度-零上60度    存儲溫度    零下40攝氏度-零上90度    RoHS    滿足歐盟RoHS標準(2005/95/EC)    材料    　    塑料部分    熱塑性塑料    刀片    銅,鍍錫

4000-D 25對直接接續模塊,其主要作用是在一個接續體內集合式地連接多對芯線,其優異的接續質量能滿足ADSL、HDSL及五類線的傳輸帶寬要求。

3M 4000-G 25對直接接續透明防潮模塊，3M防潮模塊，3M直接防潮模塊，3M模塊系列
4000D 25對直接模塊

000-D 25對直接接續模塊
直接連續用，每次接續25對芯線，不帶防潮劑及防潮盒，適用于充氣式通信電纜。

4000-DWP 25對直接接續防潮模塊（帶防潮盒)
即帶有防潮盒的4000D模塊，每個防潮盒內充有防潮劑，在4000D擠進，使防潮劑充滿各空隙，使之在防潮性能以外更有防水功能，適用于填充式通信電纜。

4005-DPM/TR 25對復接透明模塊
復接及割接用，在割接時不中斷原有話務。zui多可以在7組25對芯線上進行線路重整；一般建議在出局*個人井內全部采用這種模塊，以便日后割接方便。

4000-G 25對直接接續透明防潮模塊
4000－G防潮模塊適用于不同線徑，不同絕緣包層的導線防潮接續。其內含有特殊防潮劑工藝使之能滿足各種潮濕環境的接續要求。

4008-D/TR 25對半分接透明模塊
為半分接設計的模塊。4008模塊的基座上沒有用于切斷的刀片，但保留了U型元件。這樣既能保持較小的接觸電阻和良好的電氣連通性能，又能達到半分接的功能。

MS2快接式交接箱模塊及附件采用了標準化模塊操作，工序簡單，跳線方便，測試手段簡單快捷。它既縮短了施工和維修時間又能滿足特殊需要，為多方交接系統提供了*而強有力的技術保障。

MS2交接箱模塊及其附件

MS2快接式交接箱模塊及附件采用了標準化模塊操作，工序簡單，跳線方便，測試手段簡單快捷。它既縮短了施工和維修時間又能滿足特殊需要，為多方交接系統提供了*而強有力的技術保障。

●采用3M公司*的U型接口，不需要?jiǎng)兙€，具有良好的絕緣性能和防潮性能。

●內部有防潮樹脂，保證電氣性能*溫度。

●有防塵防雨蓋，可減少故障率和維護量。

●適用于0.4-0.8mm線徑的主標配線電纜。

●4010/4011E交接箱模塊已通過UL標準測試，符合五類線（Cat.5）的傳輸要求。

可測試性

交接系統中的每個模塊都易于操作，每個模塊上有測試口，測試時將4047測試夾的插針插入測試口即可建立測試通路，在不間斷通話的前提下，可針對25對線中的任何一對進行測試。

跳線簡單

跳線可用4055C跳線槍壓入模塊的上方的槽口內，跳線可以在任何時候進行方便，準確的重新跳接操作，同時保證防震性能。


4000DWP 25對直接接續透明模塊

4000DWP 25對直接接續防潮模塊/帶防潮盒

4000DWP/TR 25對直接接續透明模塊/帶防潮盒

4005DPM/TR 25對復接透明模塊

4000C 25對直接接續透明模塊
4000C/TR 25對直接接續防潮模塊
快接式3M交接箱模塊
4010E 快接式交接箱主干模塊(25)對
4011E 快接式交接箱配線模塊(25)對
4019 快接式交接箱模塊防塵蓋
3M公司1968年發明MS2接續系統，其主要作用是在一個接續體內集合式地連接多對芯線（五對、十對、十六對機房用、廿對、廿五或廿八對）。其優異的接續質量能滿足ADSL、HDSL及五類線的傳輸帶寬要求并獲得了UL技術認證。
4000-D 25對直接接續模塊
直接連續用，每次接續25對芯線，不帶防潮劑及防潮盒，適用于充氣式通信電纜。

4000-DWP 25對直接接續防潮模塊
（帶防潮盒)即帶有防潮盒的4000D模塊，每個防潮盒內充有防潮劑，在4000D擠進，使防潮劑充滿各空隙，使之在防潮性能以外更有防水功能，適用于填充式通信電纜。

4000-G 25對直接接續透明防潮模塊
4000－G防潮模塊適用于不同線徑，不同絕緣包層的導線防潮接續。其內含有特殊防潮劑工藝使之能滿足各種潮濕環境的接續要求。

4005-DPM/TR 25對復接透明模塊
復接及割接用，在割接時不中斷原有話務。zui多可以在7組25對芯線上進行線路重整；一般建議在出局*個人井內全部采用這種模塊，以便日后割接方便。

4008-D/TR 25對半分接透明模塊
為半分接設計的模塊。4008模塊的基座上沒有用于切斷的刀片，但保留了U型元件。這樣既能保持較小的接觸電阻和良好的電氣連通性能，又能達到半分接的功能。

3M 2810 快接式模塊是針對ADSL2、VDSL2及FTTB+LAN 等高速數據傳輸應用而設計的10對電纜接續模塊. 它采用3M *的防潮樹脂，具有良好的絕緣和防潮性能，能夠適應室內、外各種惡劣工作環境，并保證五類線(Cat.5)傳輸標準。 3M 2180 模塊操作方便、簡單，無論是外線電纜的端接還是跳線的連接不需任何工具，*地縮短了施工和維修時間, 有利于網絡快速、經濟地部署。

典型應用

  3M 2810 快接式模塊*的性能保證它能夠在各種環境下穩定可靠地工作，特別適合帶寬要求高、易于受到潮氣侵襲的場合, 如：

  ·FTTB樓道綜合布線箱
  ·電纜交接箱
  ·電纜分線盒
  ·室外有源機箱

 產品特性

特性    利益    免工具操作    操作簡單、易于維護、快速施工，提升效率    帶有防潮樹脂    免侵蝕，確保網絡穩定及寬帶傳輸質量    5類傳輸標準    穩定、高速度的數據傳輸，滿足VDSL2,FTTB+LAN等應用    打開頂蓋時不影響跳線    可清楚地驗證跳線是否被安裝，避免重復工作，減少故障率    一對線一次操作    提高施工效率,降低成本    操作省力    降低操作難度，減少故障連接和重復操作的次數    兼容現有備架（Krone)    節省空間，方便更換    端帽可更換    更換靈活，易于維護，降低成本    數字標識    方便施工、維護中的用戶管理，提升效率    壓接時可聽到"卡"的聲音    壓接聲音使操作方便,確保正確連接

機械參數    尺寸    高    寬    厚    10對模塊    20mm    135mm    26mm    50對模塊(背架間距25mm)    125mm    135mm    47mm    50對模塊(背架間距22.5mm)    112.5mm    135mm    47mm    線徑    0.4mm-0.6mm    重復打線次數    250次    電氣參數    絕緣電阻    >1010    接觸電阻    <10m    絕緣強度    3000V RMS,60HzAC    高壓電涌    3000VDC Surge    寬帶    EIA/TIA 568B.2    五類(CAT.5)    環境    操作溫度    零下20攝氏度-零上60度    存儲溫度    零下40攝氏度-零上90度    RoHS    滿足歐盟RoHS標準(2005/95/EC)    材料    塑料部分    熱塑性塑料    刀片    銅,鍍錫
