西門子功率單元F30005過載報警

西門子功率單元F30005報警定義為「功率單元I2t過載」?，是累計熱負載超過安全閾值觸發的停機保護，瞬時過電流，可按以下標準化方案排查：

一、快速確認故障基礎信息

先查看兩個核心參數明確過載程度：

r0036：功率單元I2t負載百分比，≥100%就會觸發報警，直接顯示過載程度；

r0949：十進制顯示故障值，16384對應標準100%過載，數值直接對應過載比例。

二、按優先級排查解決（先外后內、先軟后硬）

所有操作需斷電、等待直流母線放電15分鐘后操作：

1. 機械負載排查（最常見誘因）

脫開電機與負載的連接，手動盤動電機軸：如果轉動卡滯、阻力不均，說明機械側存在軸承損壞、傳動機構卡死、聯軸器不對中，修復機械結構即可解決；

核對負載工況：如果設備長期連續運行超過額定負載，或頻繁啟停沒有冷卻間歇，調整生產節拍留出冷卻間隙，必要時更換更大容量的功率單元。

2. 散熱環境檢查

清理功率單元散熱片、風扇、通風口的積塵油污，確認散熱風扇運轉正常，風道無堵塞；

如果環境溫度超過40℃，加裝強制散熱設備，避免熱積累導致保護提前觸發。

3. 參數配置核對修正

核對銘牌參數：確認功率單元額定電流（r0207）、電機額定功率（p0307）和設備銘牌一致，避免參數錯誤導致誤報警；

優化運行參數：適當延長加減速時間，降低啟停瞬間的電流沖擊；降低電流限值p0640（適配長期負載），v/f運行模式下可降低限流控制器積分時間p1341；如果允許，可調整過載響應方式p0290，避免頻繁停機。

4. 電氣與硬件故障檢測

電機與電纜：用萬用表測電機三相繞組電阻，三相偏差不超過5%；用兆歐表測絕緣電阻，要求≥1MΩ，排查繞組短路、絕緣破損；重新緊固動力電纜端子，排除虛接導致的電流異常；

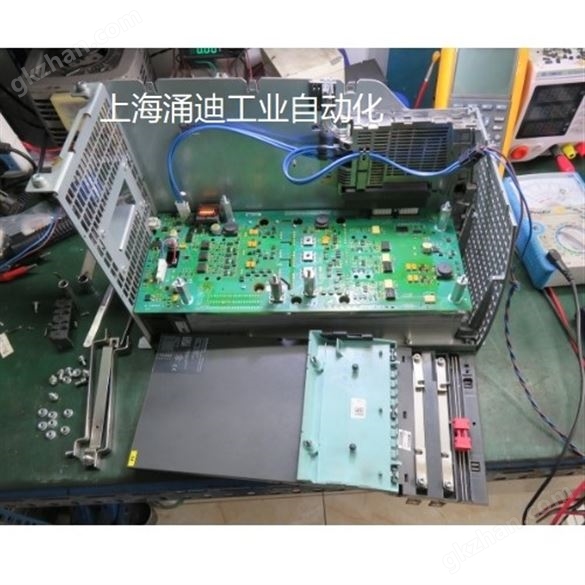

功率單元硬件：檢查IGBT模塊的三相正向壓降，偏差超過0.1V說明模塊老化損壞；查看濾波電容是否鼓包漏液，容量低于額定值80%需更換；電流采樣電阻阻值偏差過大，會導致誤報過載，需對應更換元件。

三、故障處理后驗證

修復后斷電等待5分鐘讓模塊充分冷卻，再復位報警；先空載試運行，監控r0036的負載率，數值穩定低于80%再帶載運行，確認故障解決。

率單元內部電路板故障，建議送上海涌迪公司專業機構做芯片級檢測或更換模塊，26102軸MX1伺服2的運行信號故障，201482拓撲結構缺少編碼器，230054打開制動時欠壓報警，電壓欠壓，230041功率單元24V欠壓，230045電壓欠壓，西門子S120功率單元過載F30005原裝配件維修
